LSグループは2003年韓国LGグループから独立し、産業用電機・電子、素材分野などで独自の経営を行っています。
産業用電機・電子および素材分野で韓国第1位から世界の一流企業を目指しています。
LSグループの一員であるLS電線は電力と通信部門を担当し、現在売上高年3000億円規模です。そのうち通信部門は年200億円程度の売上高です。
ダウンロード : LS電線会社紹介
Cat5eからCat7までケーブルとコンポーネントを製品化しています。
すべてのケーブルはUL規格を満たし難燃性レベルはCM/CMR/CMPまたはLSZHを供給します。
またすべてのコンポーネントはETL認証を取得しています。
ケーブル、コンポーネントはすべてRoHSに適合しています。

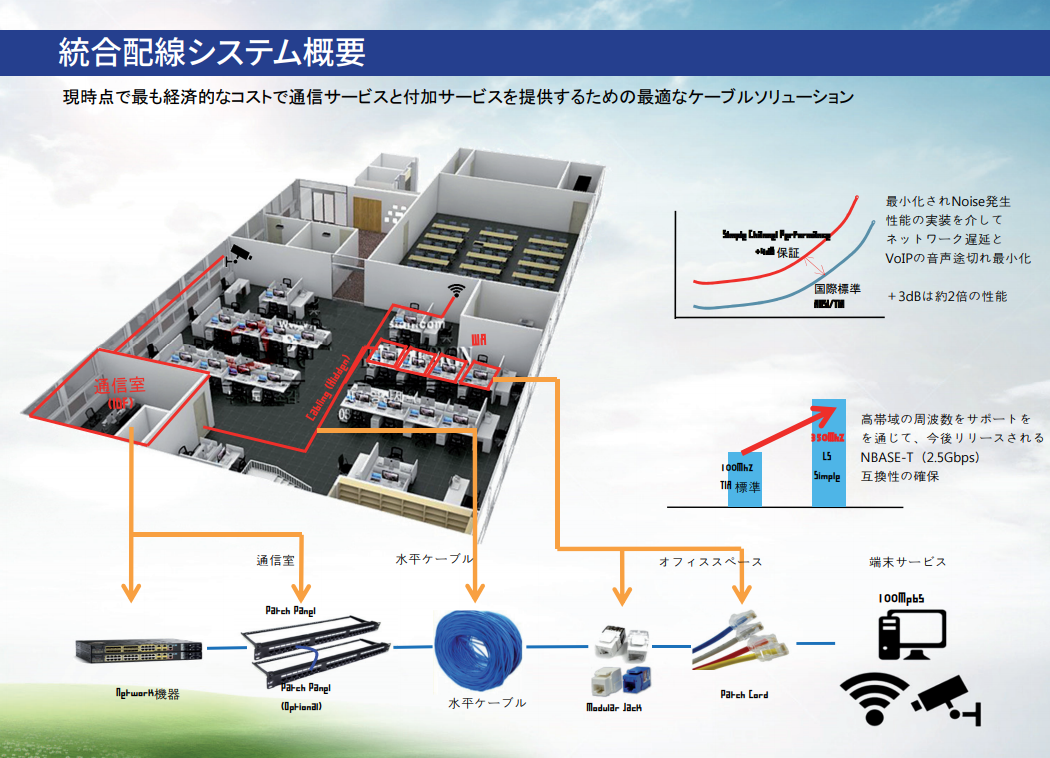

LS統合配線システムの概要を紹介します。
ダウンロード : LS統合配線システム説明資料
ダウンロード : LS統合配線システム主要製品一覧
| 品名/イメージ | 仕様 | パーツナンバー | 備考 |
|---|---|---|---|
|
Cat-5e UTPケーブル 4P
|
Cat5eU/UTP Cable 4Pair ANSI/TIA568-C2 RoHS 10/100/1000BASE-T |
UTP-E-C5G-E1VN-M 0.5X004P/xx xx:WH=white,BL=Blue,GY=Gray, |
pvc/CM 外径 4.9mm 24AWG 8色 300m/Box |
|

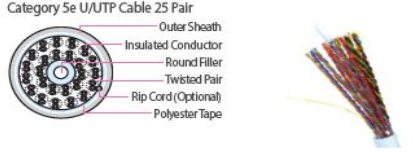

Cat-5e UTPケーブル 25P
|
Cat5eU/UTP Cable 25Pair ANSI/TIA568-C2 RoHS 10/100/1000BASE-T 110端子対応 |
UTP-E-C5G-E1VN-M 0.5X025P/xx xx: |
pvc/CM 外径 12.7mm 24AWG 8色 300m/ドラム |
|

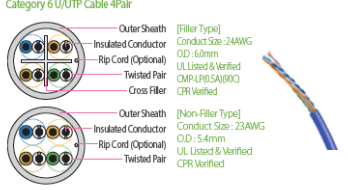

Cat-6 UTPケーブル 4 P
|
Cat6 U/UTP Cable 4Pair ANSI/TIA568-C2 RoHS 10/100/1000/10G BASE-T |
UTP-G-C6G-E1VN-M 0.5X004P/xx xx: |
pvc/CM 外径 5.4mm 24AWG 8色 300m/Box |
|
モジュラージャック (Cat 5e,6,6A)
|
非シールドモジュラージャック スリム - 絶縁変位コネクタ |
||
| Cat 5e | LS-MJ-UC5e-yy-ERI | ドアなし | |
| LS-MJ-UC5e-yy-ERD | ドアあり | ||
| Cat 6 | LS-MJ-UC6-yy-ERI | ドアなし | |
| LS-MJ-UC6-yy-ERD | ドアあり | ||
|
yy: (YL=Yellow GN=Green *専用ツールで終端すること |
4色/6色（Cat5e) | ||
|
LEDモジュラージャック (Cat 5e,6,6A)
|
Cat 5e | LS-MJ-UC5e-yy-LRI | ドアなし |
| Cat 6 | LS-MJ-UC6-yy-LRI | ||
|
yy: (YL=Yellow GN=Green *専用ツールで終端すること |
4色/6色（Cat5e) | ||
|
パッチパネル
|
非シールドパッチパネル | IDC Type | |
| Cat 5e | LS-PP-UC5e-24P | MJ実装 | |
| LS-PP-UC5e-48P | MJ実装 | ||
| Cat 6 | LS-PP-UC6-24P | MJ実装 | |
| LS-PP-UC6-48P | MJ実装 | ||
| 空パネル | LS-PP-24P-E-LWN | MJ非実装 | |
| LS-PP-48P-E-WN | MJ非実装 | ||
|
ローゼットボックス
|
ERIタイプモジュラージャック 1，2，4，6個口 |
LS-SMB-xPORT x=1,2,4,6 |
|
|
フェイスプレート バックボックス
|
フェースプレート 1，2，4，6個口 |
LS-FP-US-xPORT x=1,2,4,6 |
|
| バックボックス | LS-BB-11572-38 | ||
|
非シールドパッチコード
|
非シールドパッチコード | ||
| Cat 5e | LS-PC-UC5e-yy-zzz | pvc/AWG26 | |
| Cat 6 | LS-PC-UC6-yy-zzz | pvc/AWG26 | |
|
yy: zzz: |
Max 20m | ||
|
非シールドK-Typeパッチコード
|
非シールドK-Typeパッチコード | ||
| Cat 6 |
LS-PC-UC6-yy-K-zzz yy: zzz: |
pvc/AWG26 Strog Boot Max 60m |
|
|
非シールドスーパースリムパッチコード
|
非シールドスーパースリムパッチコード | ||
| Cat 6 | LS-MTPC-UC6-yy-zzz AWG28 | pvc/AWG28 | |
| LS-MTPC-UC632-yy-zzz AWG32 | pvc/AWG32 | ||
|
yy: zzz: |
Turn Boot Max 5m 6色 |
||
|
モジュラープラグ
|
Cat 5e | LS-MP-UC5e-RJ45 | 100個/Box |
| Cat 6 | LS-MP-UC6-RJ45 | 100個/Box | |
| Thru hole type | |||
| Cat5e(ブーツ無し） | LS-MP-UC5e-RJ45-EZ | 100個/Box | |
| Cat 6 | LS-MP-UC6-RJ45-EZ | 100個/Box | |
|
モジュラージャック 終端ツール
|
RIDC Type Modular | LS-EZT-TOOL-FR | |
| ERI Type Modular | LS-EZT-TOOL-ER | ||
|
パンチダウンツール （ジャック用）
|
LS-TOOL-MJ | ||
|
ストリッパー
|
LS-TOOL | 剥ぎ切断 | |
|
モジュラープラグ かしめツール (Cat 5e,6)
|
Cat 5e | LS-CT-C5e-SI1 | |
| Cat6 | LS-CT-C6-SI1 | ||
|
スルーホール モジュラープラグ かしめツール (Cat 5e, 6)
|
Cat 5e,6 | LS-CT-UC5E(6)-EZ | 剥ぎ切断かしめを一度に |
|
LED Tester Port Tracking device
|
LED Modular P/P LEDモジュラージャック (Cat 5e,6,6A) ＊LED Solution参照 |
LS-SCS-MS | |
特に作業性、管理の効率性に特長のある製品を紹介します。

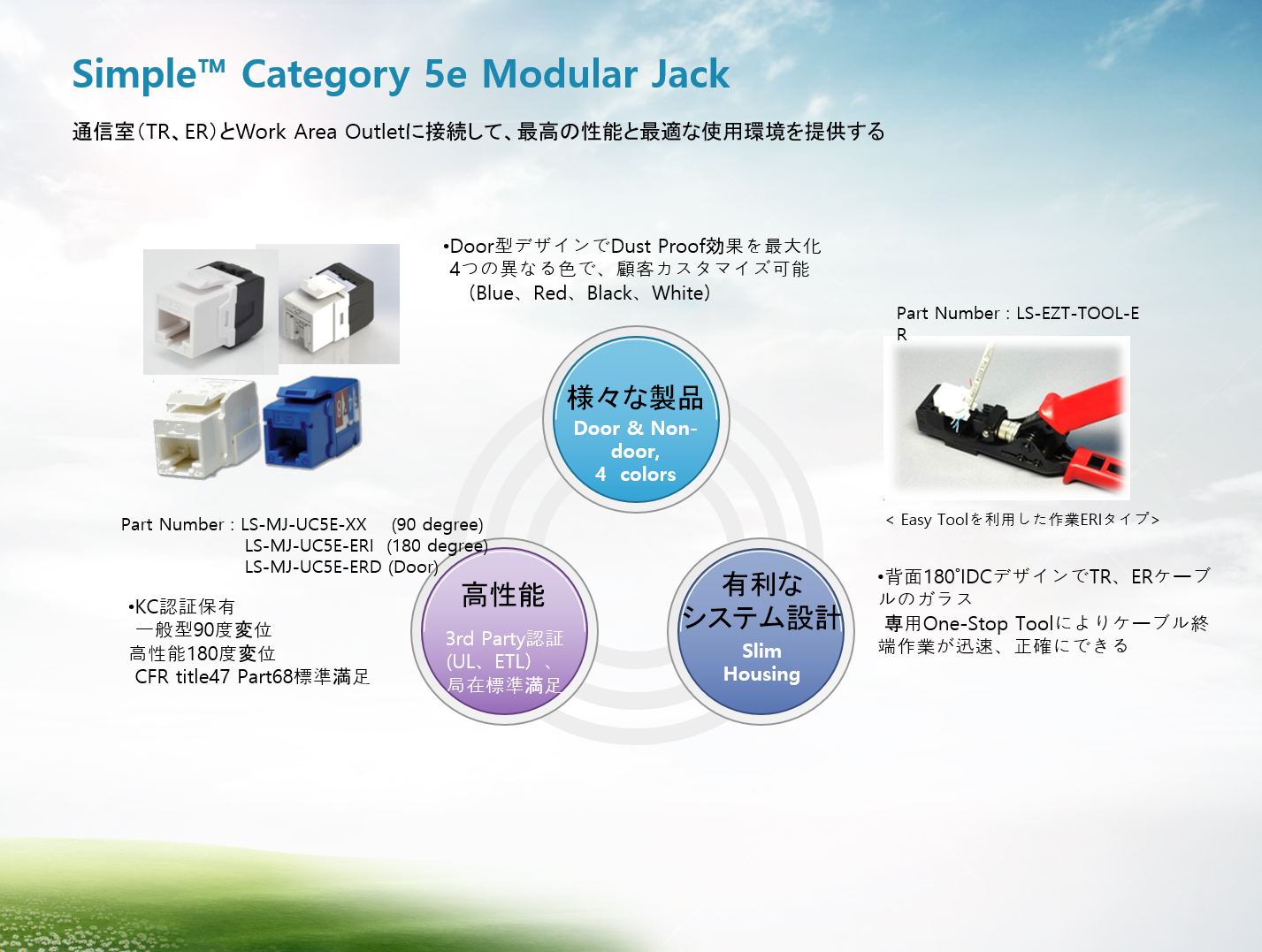

モジュラージャックは専用のツールで終端処理をします。電線を指定位置に整列させ専用ツールでパンチダウンと電線の余長の切断を同時に行います。
接続するケーブルの向きは90度から180度に対応し作業のやりやすさと効率を大幅に改善します。通常の4倍の作業効率性です。
ダウンロード : モジュラージャック加工マニュアル

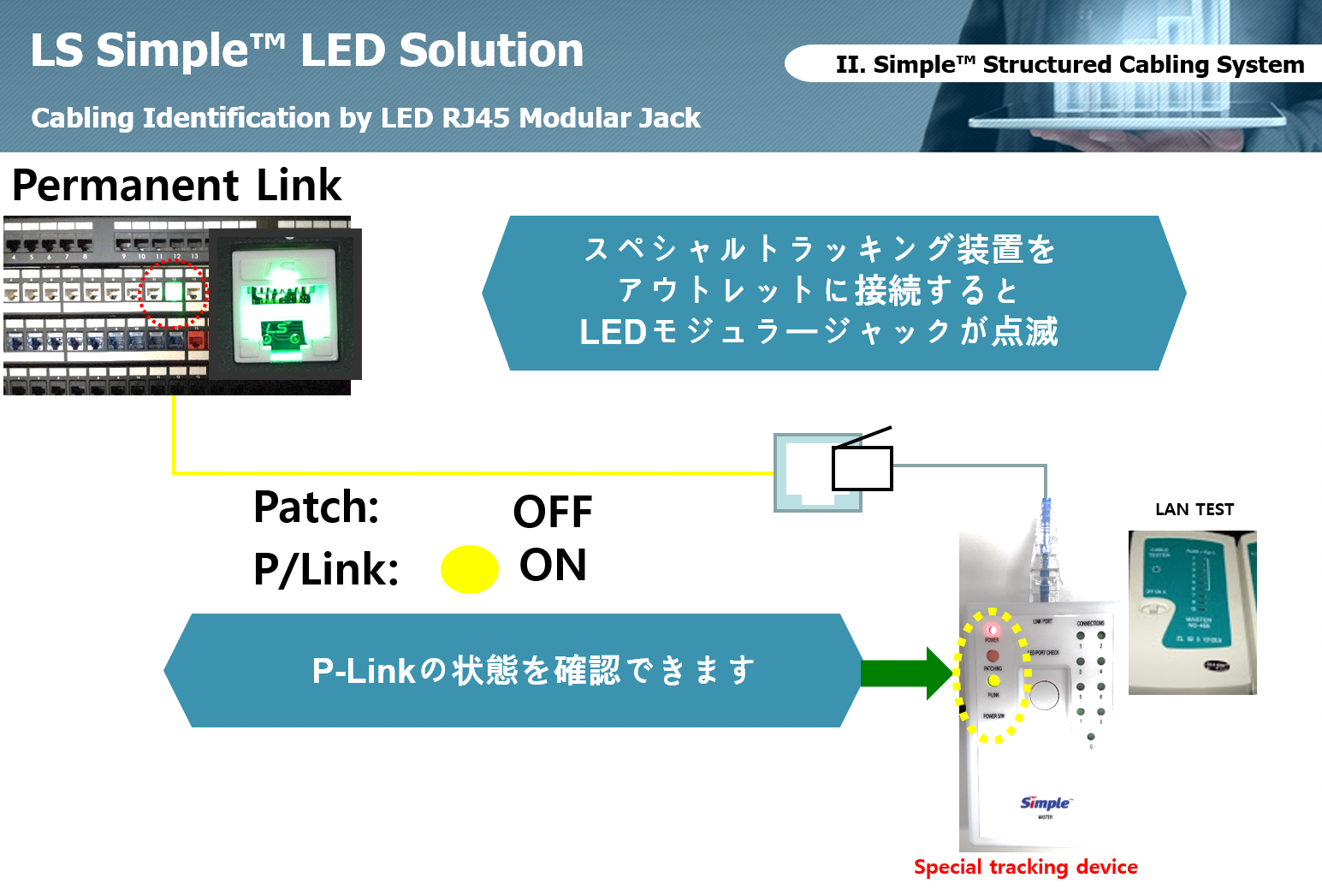

LED付きのモジュラーパネルとスペシャルトラッキングツールで他社に無いソリューションを提供します。
従来の配線システムでは稼動後1年もたつとアウトレットの追加や位置変更、スイッチングHUBの追加などでパッチコードが放置された状態になったり、アウトレットがどのモジュラーポートに繋がっているのか分からなくなり管理不能の状態に陥ることがよくあります。
LEDモジュラーパッチパネルとスペシャルトラッキングツールを使えば、どのポートに繋がっているのか、HUBに接続されているのか簡単に確認できます。
アウトレットにツールをさせば繋がっているポートのモジュラージャックのLEDが点滅しツールのPLINKが点灯します。またHUBに繋がっている場合はPATHIも点灯します。
配線システムの情報管理も容易となります。
ダウンロード : LEDジャックソリューション説明資料

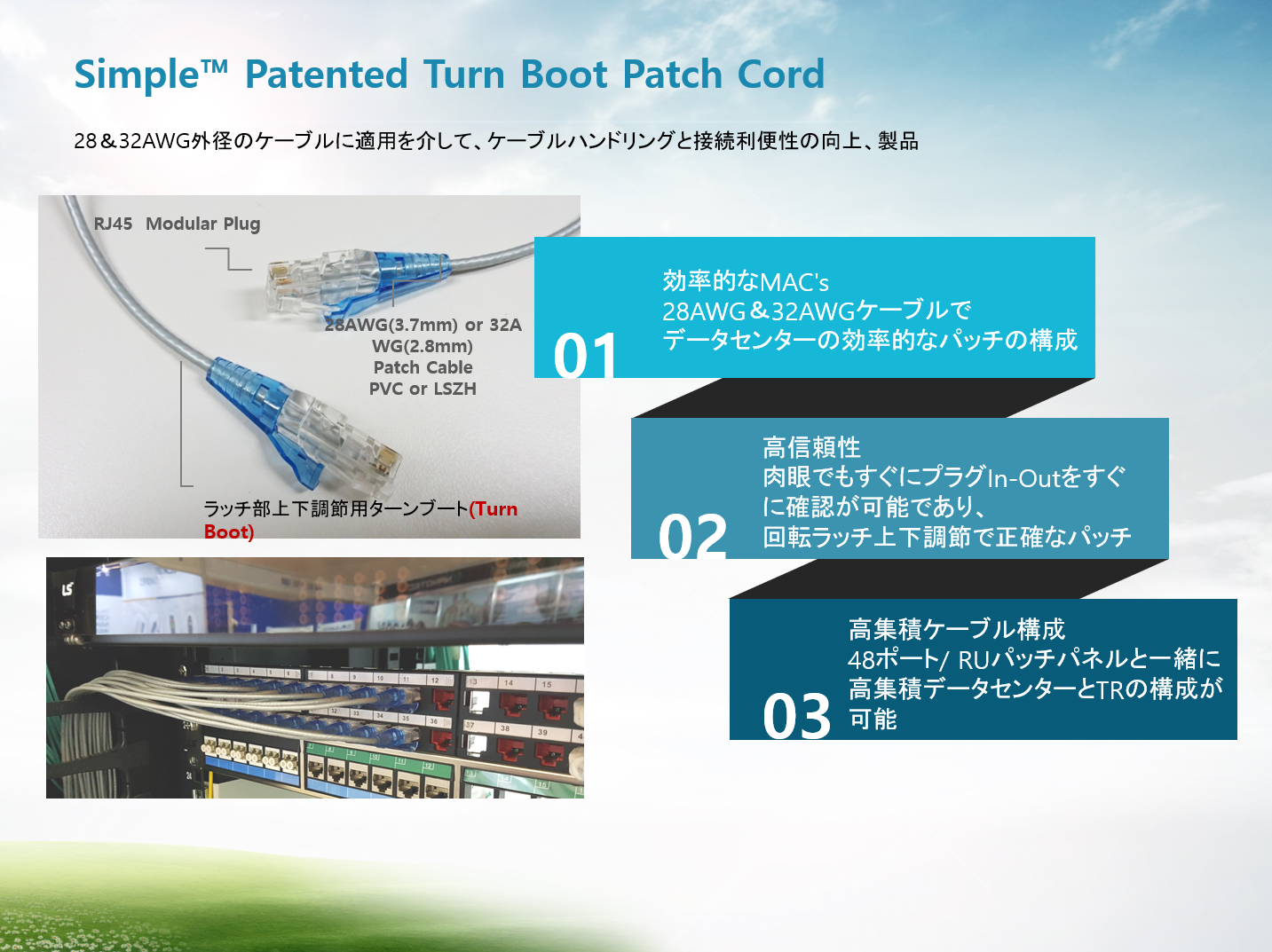

スーパースリムパッチコード（AWG 32)は世界最小径で柔らかく操作性が良いです。
配線ラックでは多くのパッチコードが密集し、その処理が大変な状況です。
スーパースリムパッチコードを使えばその処理、作業性が大幅に向上します。
またジャック密集状態ではプラグをジャックから抜く作業が難しい場面が多々あります。
ターンブーツ機能でブーツをまわしてプラグをジャックから抜くことができます。

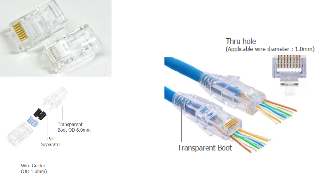

従来型のモジュラープラグに加えてスルーホール型モジュラープラグを用意しています。
従来の突き当てタイプだと線とピンに接触不良が生じる場合がよく発生します。
それでかしめてしまうと不良品となり作り直さなければなりません。
スルーホールタイプでは接触不良は起こらずまた線の整列順序をかしめる前に確認でき失敗の可能性がなくなります。
また作業効率も非常に高いです。4倍ぐらい速いスピードで作れます。
このスルーホールプラグのかしめツールはケーブルのストリッパ、はさみ、かしめの作業をこれひとつでできます。たくさんの道具は不要です。

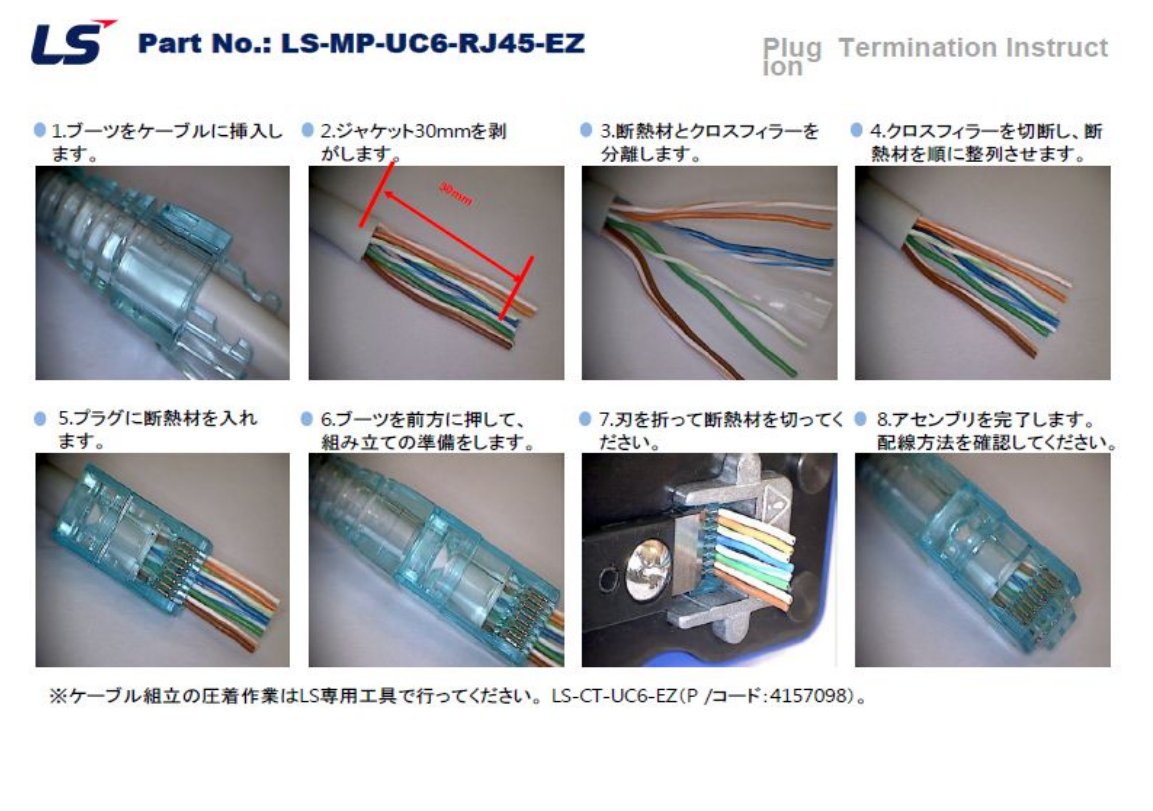

ダウンロード : スルーホールプラグ加工マニュアル
小容量（25A～63A)LT-wayから大容量(630A-7500A)E-Seriesまで品揃えしています。
*空気絶縁方式や高温多湿で埃が多い環境に対応するCast resin型（エポキシ充填）もあります
。
設計・生産・施工・検査の全工程をフルサポートし、アフターサービスも万全です。
